Vákuumcsöves napkollektor

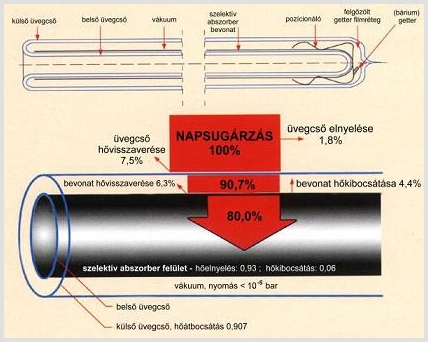

A vákuumcsöves kollektor manapság a legújabb és a legnagyobb hatásfokkal dolgozó napkollektor típus. A vákuumcsõ 2 külön álló csõbõl, egy 58 és egy 48mm átmérõjû boroszilikát üvegbõl készítenek, mely kiválóan ellenáll a jégesõnek is. Mint az ábrán is látjuk optimális idõjárási viszonyok mellett akár 80-85% hatásfokot is elérheti. Ennek a kollektornak nagy elõnye, hogy rosszabb idõjárás esetén is képes energiát termelni szórt (diffúz) fény mellett is. Mivel nem egy sík felületrõl van szó ezért a ferde szögben érkezõ napsugárzást nagyobb hatással tudja hasznosítani a sík-kollektorokkal szemben. A vákuumcsöves napkollektorokban a csöveket a jobb hõ hasznosítás érdekében vákuummal szigetelik el a környezettõl és abszorpciós réteggel vonják be, hogy a begyûjtött meleget minél jobban benn lehessen tartani, minél kisebb legyen a környezetbe vissza- ill. kisugárzott hõveszteség.

Vákuumcsöves napkollektornak 4 legfontosabb eleme:

• vákuumcsõ
• réz hõ-csõ kondenzátorral (heat-pipe)
• réz hõgyûjtõ idom
• szigetelt burkolat

Vákuumcsöves kollektorok között is vannak több típusok:

• "U" csöves
• koaxiális (csõ a csõben)
• heat-pipe (hõ-csõ)

Heat-pipe

A heat-pipe technológia manapság a legnépszerûbb és az egyik legújabb kollektor nem beszélve az elérhetõ legjobb ár/érték arányáról. Tapasztalatok alapján mind hatásfokuk mind élettartalmuk szempontjából is. A magyarul hõ-csõnek nevezett típus lehetõvé teszi a víz-visszaeresztõs (Drain-back) rendszer kialakítását, ezzel meggátolva az üres járási nyomásingadozást.

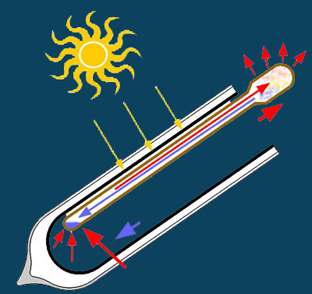

Heat-pipe mûködési elve:
A vákuumcsõ belsõ abszorpciós bevonata elnyeli a beérkezõ napsugárzást és a hõenergiát továbbítja a hõvezetõ lemezen keresztül a hõ-csõbe. A hõ-csõben található speciális folyadék a hõ hatására felforr (alacsony hõmérsékleten is akár 30-35?C), a keletkezõ gõz felszáll a felsõ kondenzátor részbe, ahol felmelegíti a gyûjtõ dobozon átáramló közeget (fagyálló propilénglikol folyadék) és eközben kondenzálódik. A réz anyagú nagy átmérõjû fej nagyon jó hõátadást biztosít. A kondenzálódott folyadék ezután visszacsorog a hõ-csõ alsó részébe ahol ismét hõt vesz fel, megvalósítva ezzel a körfolyamatot.

Amiért a vákuumcsöves kollektorok közül mi csak ezt a típust alkalmazzuk (Heat-pipe):

• duplafalú vákuumcsõ melynél a felületre érkezõ napsugárzás több mint 92%-át elnyeli és a visszasugárzás csekély mértékû
• a belsõ szelektív üvegcsõ speciális abszorpciós bevonattal ellátott ezáltal a sugárzás szinte teljes energiáját elnyeli (~93%)
• a duplafalú vákuum kialakításnak köszönhetõen a kollektor hatásfoka alacsony külsõ hõmérsékletnél is nagyon magas ezért téli használat során is képes hõ teljesítmény leadni
• a réz hõátadó felület és a nagyméretû hõ-patron jobb hõátadást biztosít
• a vákuumcsövek egyenként cserélhetõek ez könnyebb szerelést eredményez
• a gyûjtõdoboz magas hõszigeteléssel ellátott és esztétikus megjelenést biztosít
• a tetõre szerelést megkönnyíti az univerzális tartószerkezet mind ferde, mind lapos tetõre

Prémium kategóriás kollektoroknál:

• 10 év garancia
• 15-20% hatásfok növekedés a megnövelt méretû nikkelezett heat-pipe miatt (14mm-rõl 24mm-re növekedett)
• új háromrétegû abszorber felület
• letisztult, formatervezett alumínium keret és gyûjtõ
• alumínium reflektor (tükör) alaptartozék
